SX-CAM10

SIGNUX CAM10

Name: SIGNUX CAM10
Brand: SIGNUX
SKU: SX-CAM10

Conexión estanca de cuatro hilos

Latiguillo de conexión con conector M10 de cuatro contactos y extremo libre pelado y estañado. En versión macho y hembra, las dos mitades del mismo par.

El CAM10 une un equipo que lleva conector M10 con el resto de la instalación. Por un extremo va el conector; por el otro, los cuatro hilos sueltos, pelados y estañados de fábrica, listos para entrar en una regleta sin preparar nada.

El conector lleva chaveta de orientación, así que entra de una sola manera y no hay forma de cruzar los contactos al enchufarlo. Cada hilo tiene su color y su posición fija, y el reparto de los cuatro está en los esquemas de esta ficha.

Hay dos versiones, macho y hembra, que son las dos mitades del mismo par. Se elige por lo que lleve el equipo al que se conecta, y la longitud, por la distancia que haya que salvar.

Conector: M10
Contactos: 4
Hilos: 4 × 22 AWG

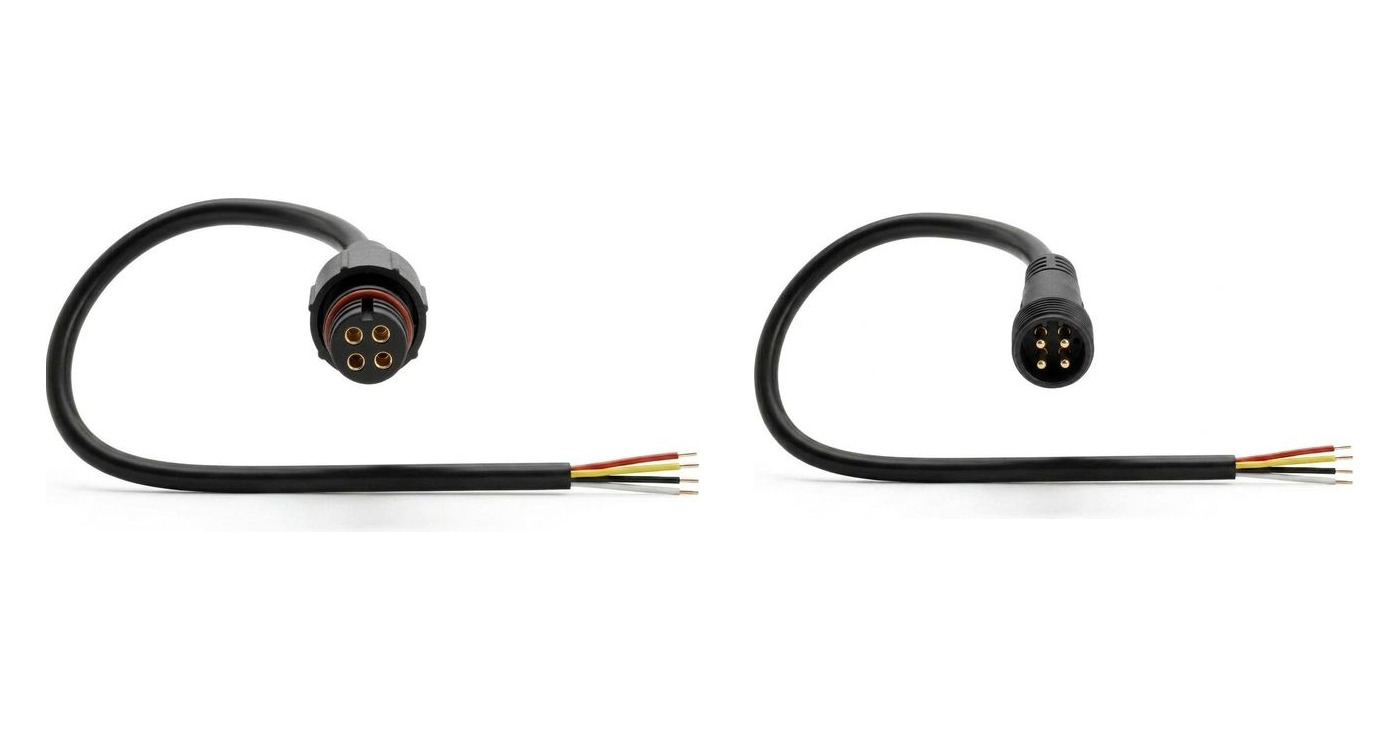

Los dos latiguillos CAM10 sobre fondo blanco: a la izquierda la versión hembra, con cuatro casquillos dorados y junta tórica roja; a la derecha la macho, con cuatro pines dorados. Los dos con cable negro y los cuatro hilos pelados en el otro extremo

En qué se le nota

Cuatro contactos

Rojo, negro, blanco y amarillo, con el mismo reparto en las dos mitades del par.

Cable UL2464 de cuatro hilos

De 22 AWG, con PVC negro y 5,0 mm de diámetro exterior.

Extremo libre preparado

Pelado 20 mm y estañado 3 mm: entra directo en regleta.

Macho o hembra, de 0,2 o 2 m

La hembra lleva además junta tórica y brida de sujeción.

Configuraciones

Conector / salida	Longitud de cable	Referencia
M10 macho de 4 contactos	2 m	SX-CAM10-M-2M
M10 hembra de 4 contactos, con junta tórica	0,2 m	SX-CAM10-H-02M
M10 hembra de 4 contactos, con junta tórica	2 m	SX-CAM10-H-2M
M10 macho de 4 contactos	0,2 m	SX-CAM10-M-02M

Especificaciones

General

Tipo: Latiguillo de conexión
Conector: M10Macho o hembra, según versión
Contactos: 4Rojo, negro, blanco y amarillo
Orientación: ChavetaEntra de una sola manera

Conector

Cuerpo, versión macho: 34 × Ø 10 mm
Cuerpo, versión hembra: 33 × Ø 9,5 mmMás brida de sujeción de 12 × 14 mm
Estanqueidad: Junta tóricaLa lleva la versión hembra

Cable

Hilos: 4 × 22 AWG
Tipo: UL2464, PVC negro
Diámetro exterior: 5,0 ± 0,2 mm
Longitud: 0,2 m · 2 mSegún la versión
Extremo libre: Pelado 20 ± 3 mm, estañado 3 mm

Reparto de contactos

Hembra, vista de frente: Rojo y negro arriba · amarillo y blanco abajoEs el espejo del macho, como corresponde a las dos mitades del par
Macho, visto de frente: Negro y rojo arriba · blanco y amarillo abajoCon la chaveta arriba

Galería

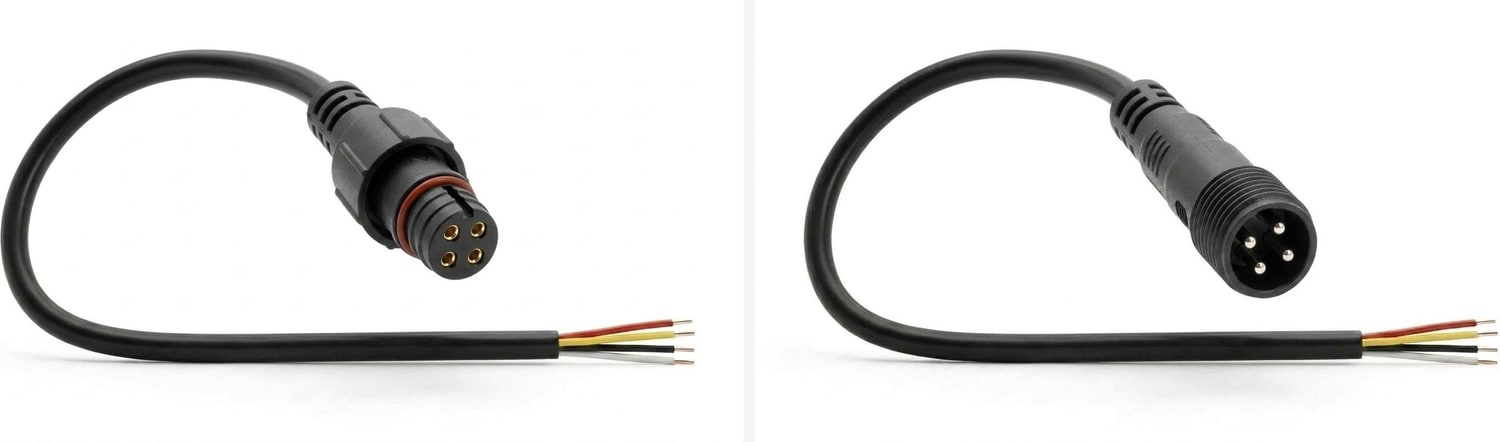

Los dos latiguillos CAM10 uno al lado del otro sobre fondo blanco: a la izquierda la versión hembra, con cuatro casquillos dorados y junta tórica roja; a la derecha la macho, con cuatro pines dorados — Las dos versiones, una al lado de otra: la hembra a la izquierda y el macho a la derecha

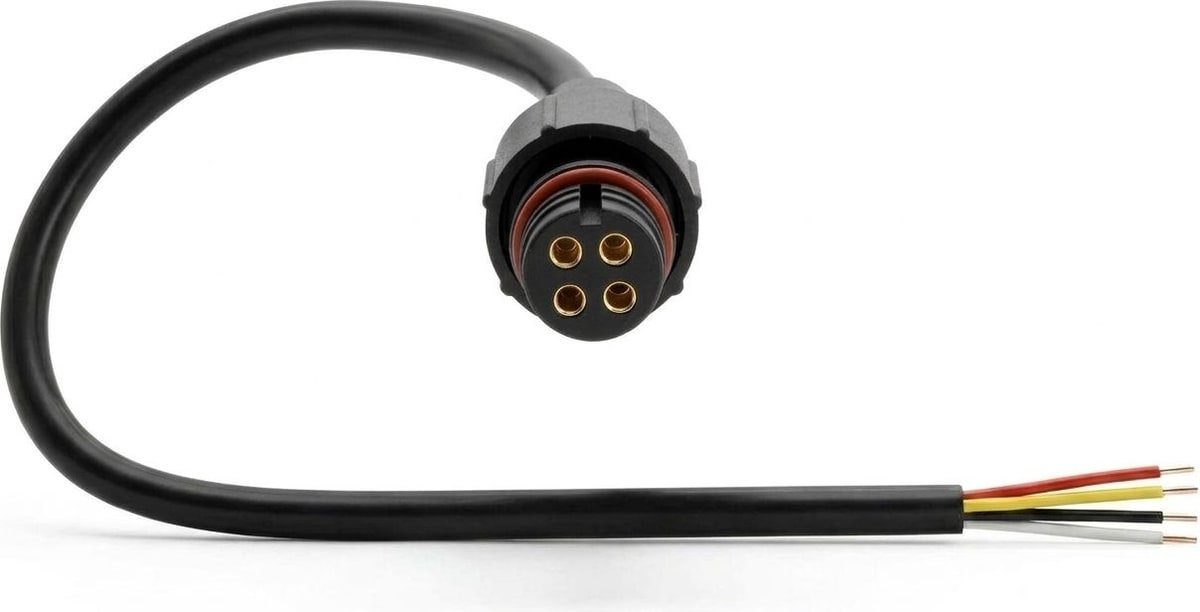

Latiguillo CAM10 en versión hembra sobre fondo blanco, visto de frente: conector negro con junta tórica roja y cuatro casquillos dorados, cable negro y cuatro hilos pelados de colores — La versión hembra, de frente

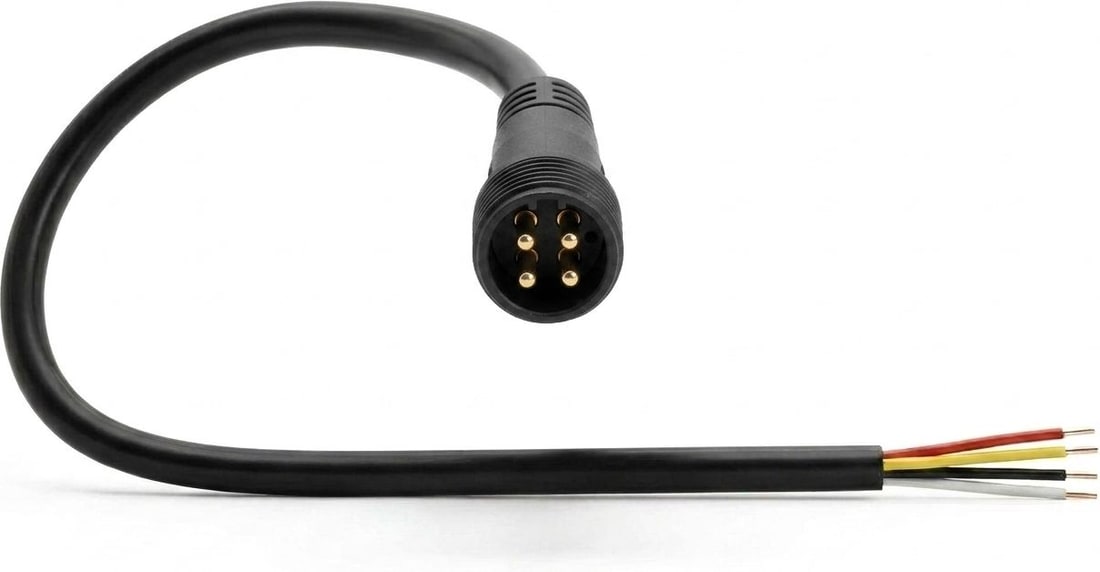

Latiguillo CAM10 en versión macho sobre fondo blanco, visto de frente: conector negro roscado con cuatro pines dorados, cable negro y cuatro hilos pelados de colores rojo, amarillo, negro y blanco — La versión macho, de frente

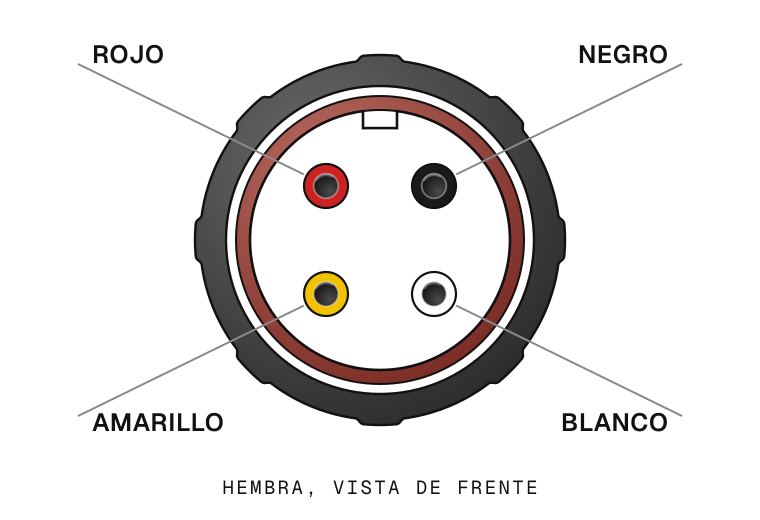

Esquema de los cuatro contactos del CAM10 hembra visto de frente, con la chaveta arriba: rojo arriba a la izquierda, negro arriba a la derecha, amarillo abajo a la izquierda y blanco abajo a la derecha — El reparto de contactos de la versión hembra

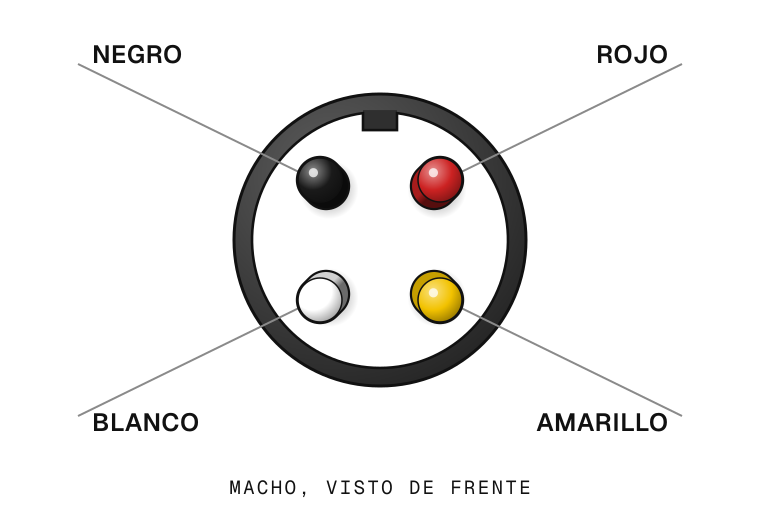

Esquema de los cuatro contactos del CAM10 macho visto de frente, con la chaveta arriba: negro arriba a la izquierda, rojo arriba a la derecha, blanco abajo a la izquierda y amarillo abajo a la derecha — El reparto de contactos de la versión macho

Documentación

Ficha técnicaFicha técnica (v6)PDF · 253 KB
