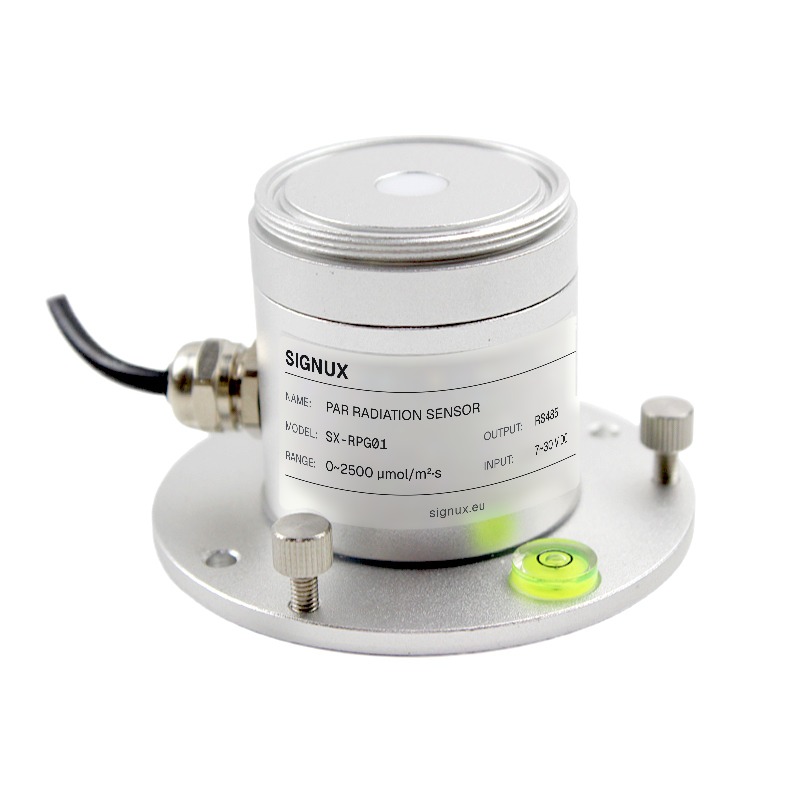

SIGNUX RPG01

El RPG01 mide la radiación fotosintéticamente activa, la de la banda de 400 a 700 nm. Funciona por principio fotoeléctrico: con luz genera una señal de tensión proporcional a la intensidad de la radiación incidente, y la sensibilidad es proporcional al coseno del ángulo de incidencia.

La cubierta antipolvo lleva un tratamiento especial que reduce la adherencia del polvo y evita que los factores ambientales interfieran con los componentes de dentro.

• •Rango espectral de respuesta de 400 a 700 nm.
• •Carcasa integral de aluminio, con grado de protección IP67.
• •Nivel de burbuja y volante de ajuste incorporados, para dejarlo plano en campo.
• •Corrector de coseno de alta calidad, que asegura la respuesta de coseno estándar.
• •Alimentación de amplio margen, de 7 a 30 V CC.

Entrega el dato por salida analógica de 4-20 mA, 0-5 V o 0-10 V, o por RS485 con protocolo Modbus RTU. Se usa en investigación meteorológica, agrícola y de contaminación atmosférica.

Antes de instalar, comprueba que está todo: el equipo con su el conector estanco negro

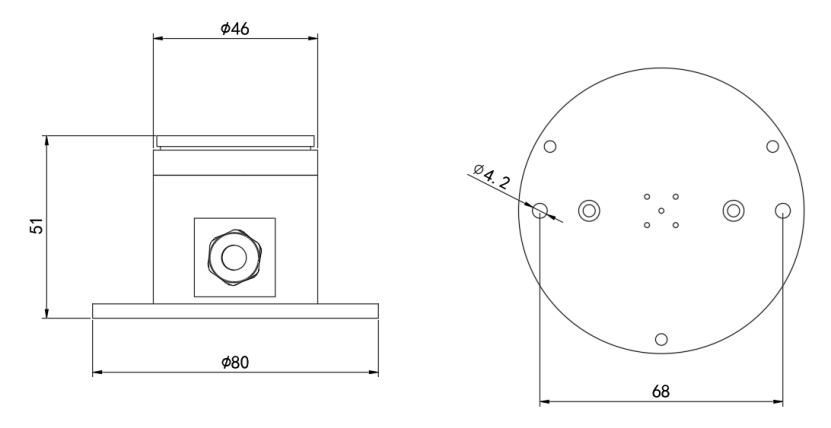

• •Pasa los tornillos por los agujeros de fijación del sensor y sujétalo al soporte.
• •Déjalo paralelo al suelo: ajusta el volante y mira la burbuja del nivel para comprobarlo.
• •Cuando esté instalado, quita la cubierta protectora.

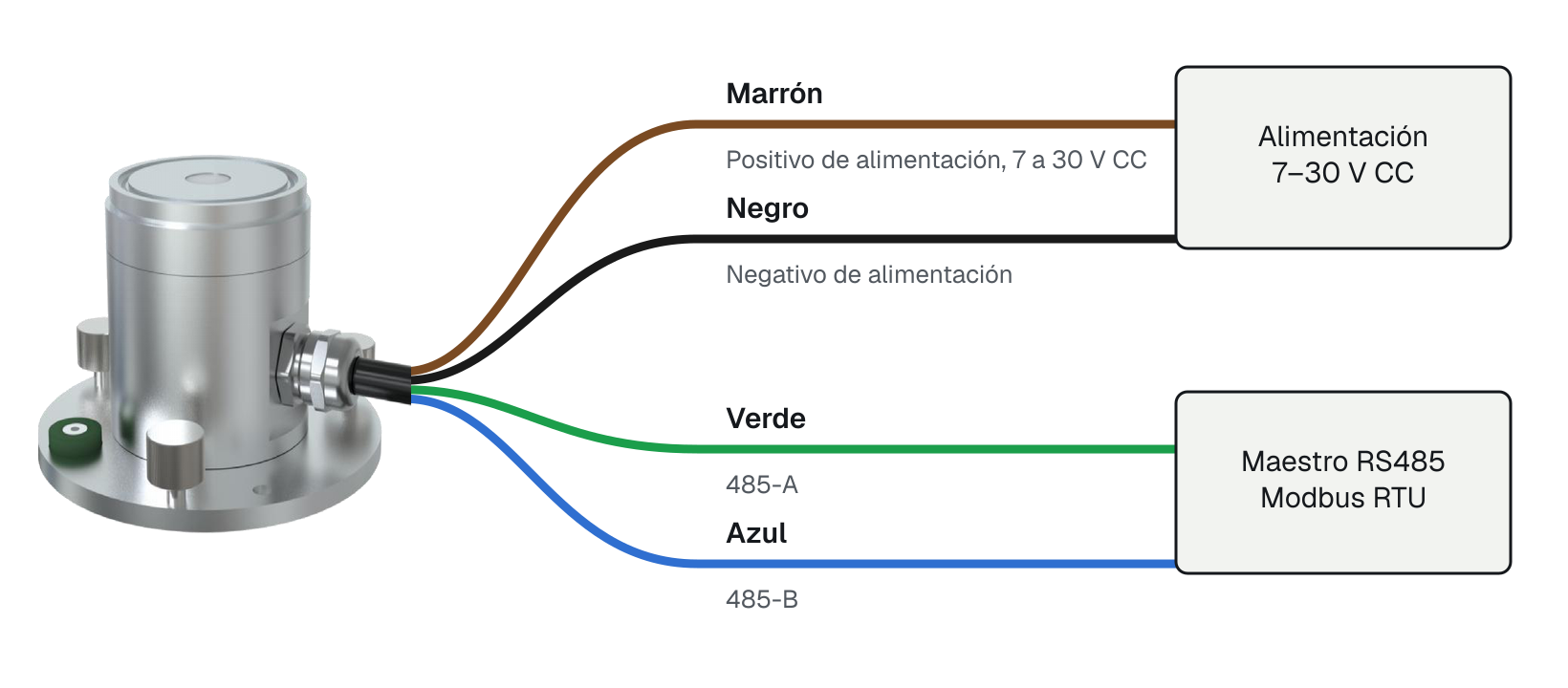

El equipo sale con cuatro hilos:

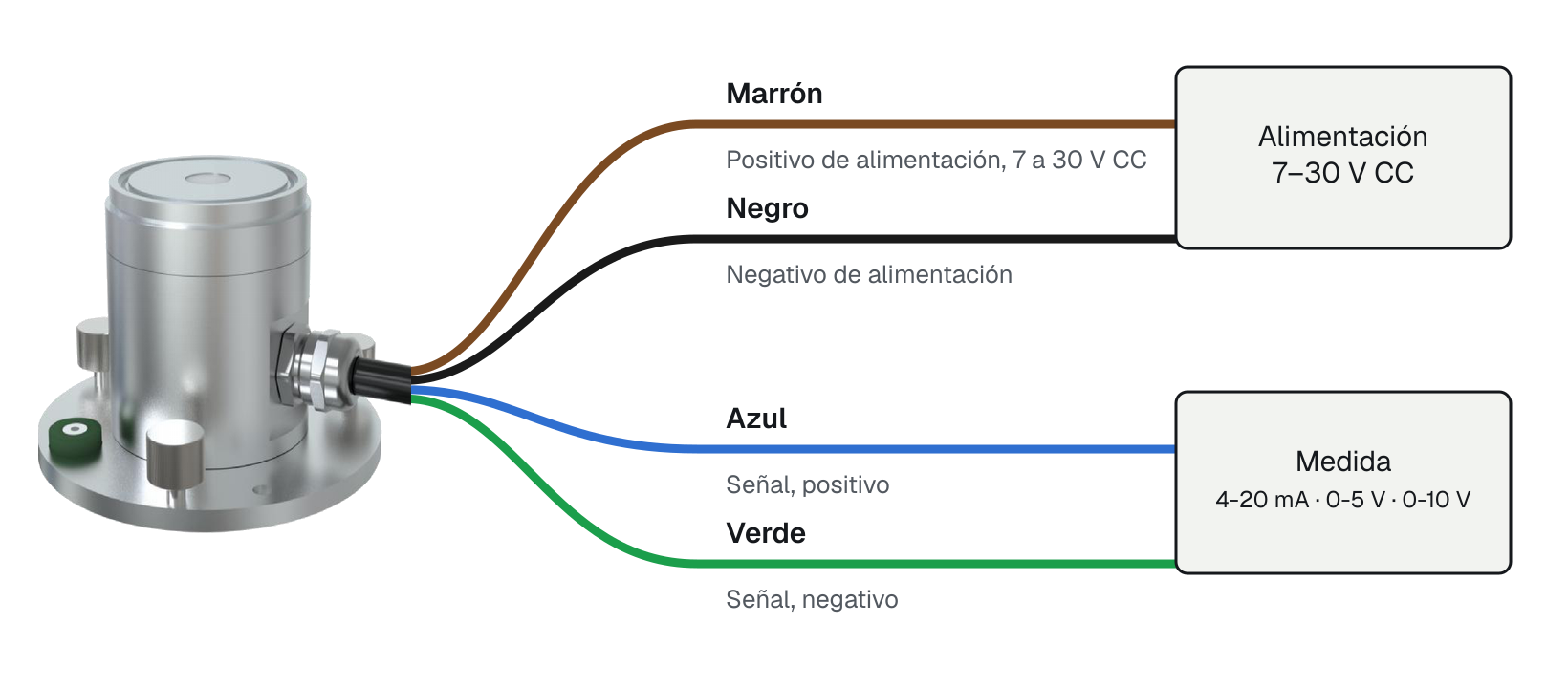

En la versión analógica esos dos mismos hilos son la señal: el azul el positivo y el verde el negativo.

El equipo trae de serie una salida analógica independiente y admite montaje a tres y a cuatro hilos. Se alimenta de 7 a 30 V CC, salvo los de salida 0-10 V, que solo funcionan a 24 V.

En corriente, con el rango de 0 a 2500 µmol y salida de 4-20 mA: los 2500 µmol se reparten en los 16 mA útiles, así que cada mA son 156,25 µmol. Con 12 mA en la salida, la medida es 12 − 4 = 8 mA, y 8 × 156,25 = 1250 µmol.

En tensión, con salida de 0-10 V: los 2500 µmol se reparten en los 10 V, así que cada voltio son 250 µmol. Con 4 V en la salida, 4 × 250 = 1000 µmol.

Modbus RTU, con 8 bits de datos, sin paridad y un bit de parada, y CRC. De fábrica va a 4800 y en la dirección 1. Admite 2400, 4800 y 9600.

Para leer está la función 03 y para escribir la 06. Los valores de 16 bits van con el byte alto primero.

Todas las tramas son de un equipo en la dirección 1 y llevan ya su CRC calculado.

1 · Leer el valor

Un registro desde el 0x0000. La respuesta trae dos bytes de datos: 00 64 son 100, o sea 100 µmol/m²·s.

2 · Escribir el desvío

En el 0x0052 va el desvío: 00 0A son 10, o sea 10 µmol/m²·s. La respuesta es igual que la petición.

3 · Cambiar la dirección a 2

La respuesta ya viene con la dirección nueva.

4 · Poner la velocidad a 9600

En el 0x07D1 va el código de velocidad: 0 es 2400, 1 es 4800 y 2 es 9600. La respuesta es igual que la petición.

5 · Preguntar dirección y velocidad

Se pregunta por la dirección FF, que vale para cualquier equipo. La respuesta dice dirección 1 y velocidad 1, que es 4800.

Si no lee lo que debería, mira en este orden:

• •Si marca cero, comprueba que hay luz y que le has quitado la cubierta protectora.
• •Comprueba el cableado del 485 y que no esté invertido.
• •La dirección puede estar equivocada, o haber dos equipos con la misma; de fábrica es la 1.
• •Comprueba que la alimentación es la que dice la etiqueta.
• •Si nada de lo anterior, el equipo está dañado.

No lo conectes con tensión aplicada: revisa primero el cableado y alimenta después. Es un equipo de precisión, así que no lo desmontes.

Mantén limpia la superficie y pásale un paño suave de vez en cuando. Revisa cada cierto tiempo que sigue nivelado y que los tornillos no se han aflojado.
