SIGNUX PAN01

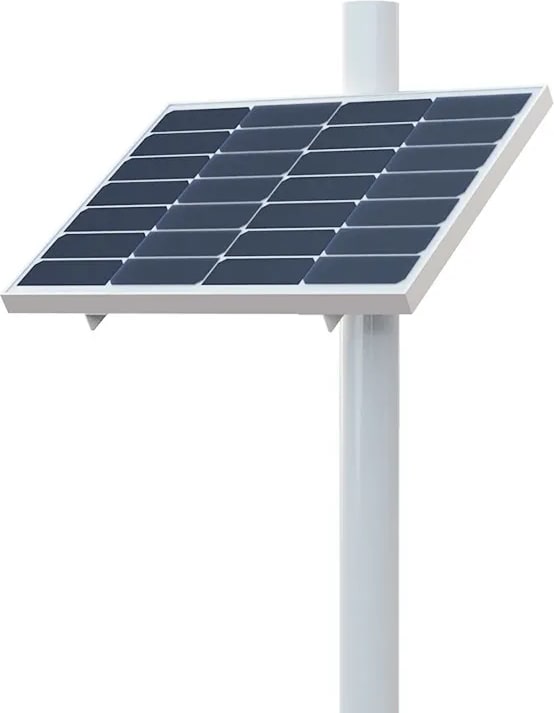

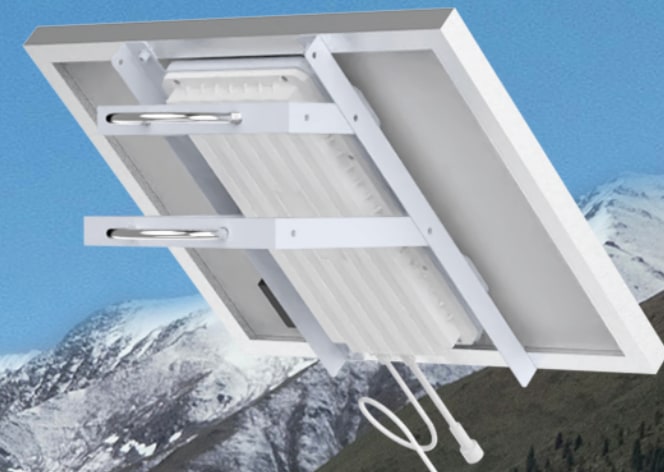

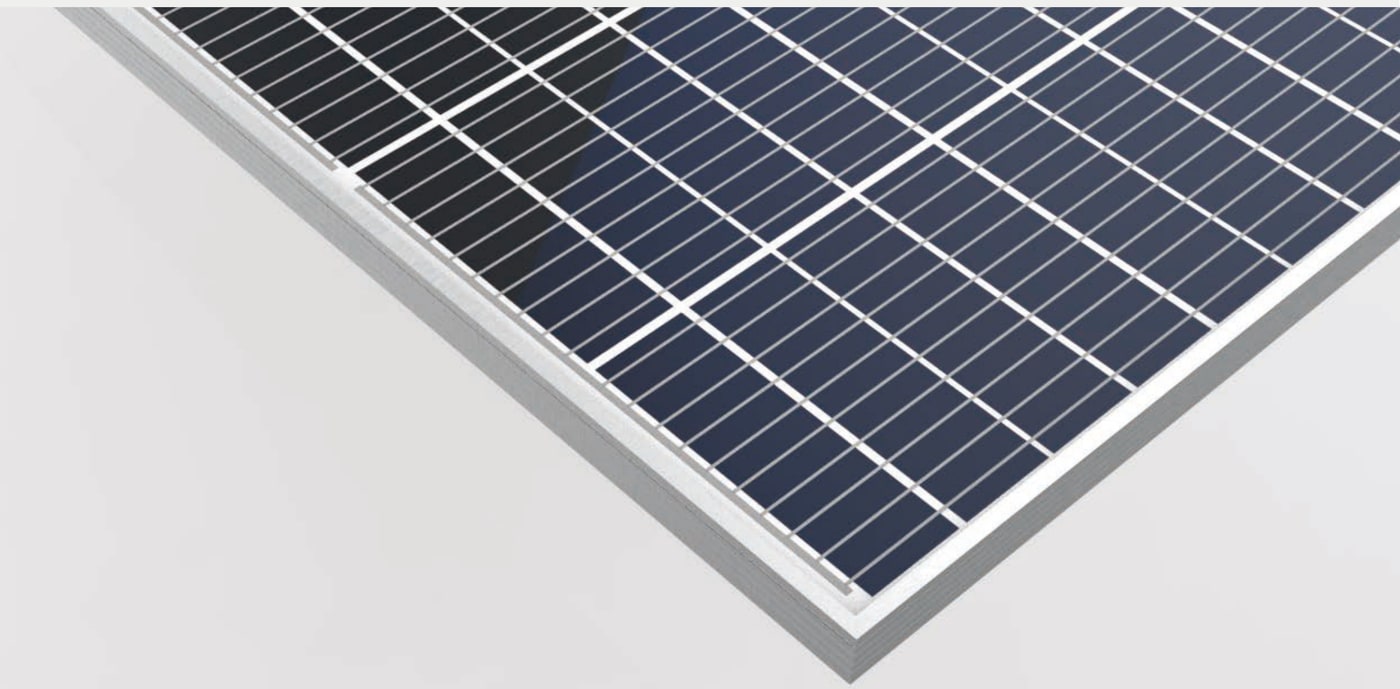

El PAN01 da corriente a un equipo de campo donde no llega la red. Es un conjunto cerrado: panel solar, batería, electrónica de carga y soporte plegable, todo en una pieza que se abre, se sujeta a un poste y ya está funcionando.

Hay tres tamaños. Se eligen por el consumo del equipo que van a alimentar y por los días que tenga que aguantar sin sol.

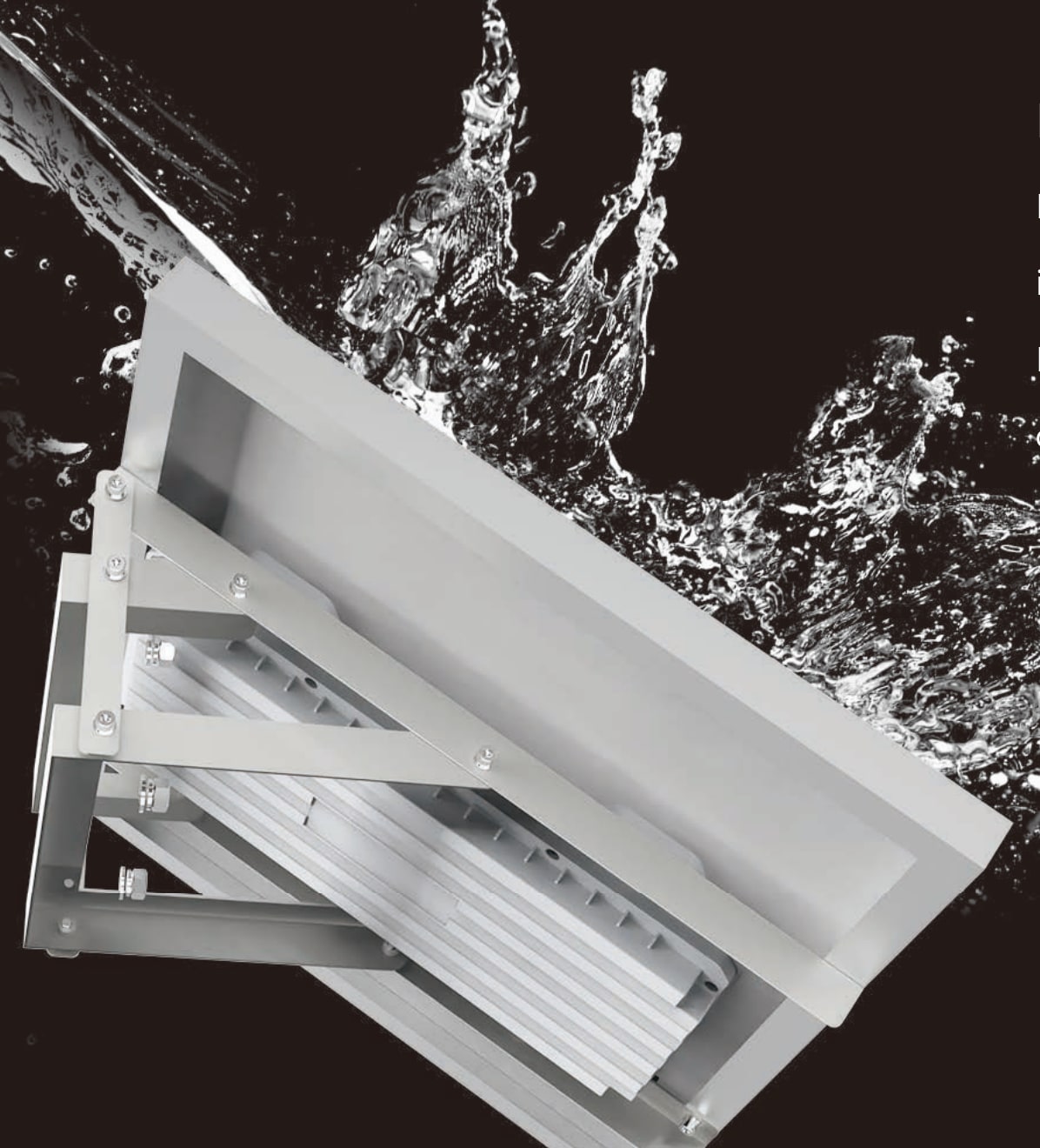

Lo demás es común a los tres: salida de 9 a 12,6 V con hasta 10 A, profundidad de descarga del 90 %, servicio de −30 a 60 °C, grado de protección IP67, cable de salida de 1,5 m y lectura del estado por RS485.

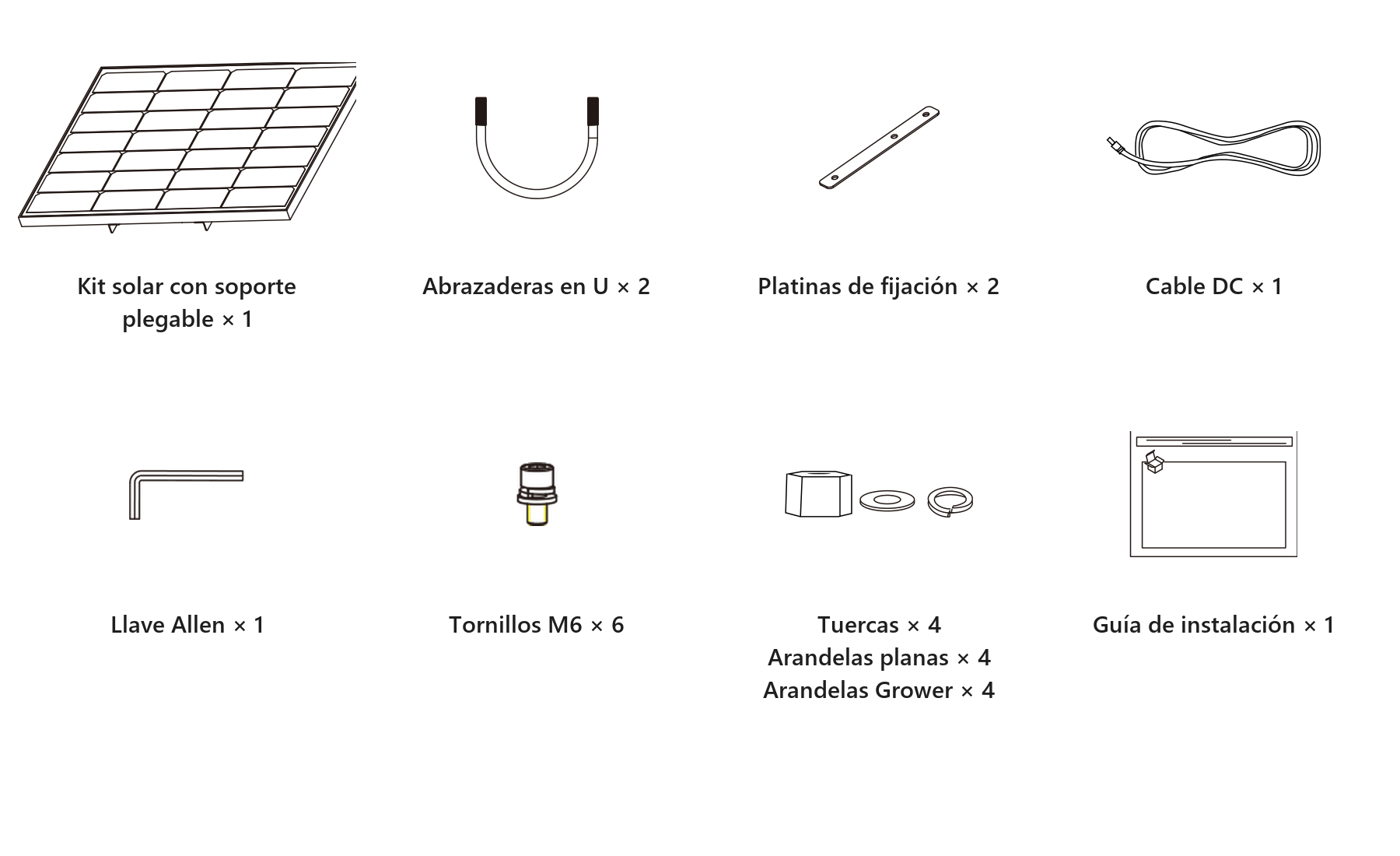

• •Kit solar con su soporte
• •Dos abrazaderas en U
• •Dos pletinas de fijación del soporte
• •Un cable de continua
• •Una llave Allen
• •Seis tornillos M6
• •Cuatro tuercas, cuatro arandelas y cuatro arandelas grower
• •Una guía de instalación

La caja no trae la llave para las tuercas de las abrazaderas: son M10 y piden una llave fija del 17. La llave Allen que sí viene es solo para los tornillos M6 de las pletinas.

El montaje lo hace una sola persona y no necesita obra: ni zanja, ni cable enterrado, ni cortar la corriente de nada. Hace falta un poste vertical de 80 a 114 mm de diámetro, una llave fija del 17 y bridas para recoger el cable sobrante.

Se hace en siete pasos, y el orden importa: el soporte se arma con el kit tumbado, no subido al poste. Los números dentro de un círculo que aparecen en los dibujos —①, ②, ③— marcan movimientos, no piezas.

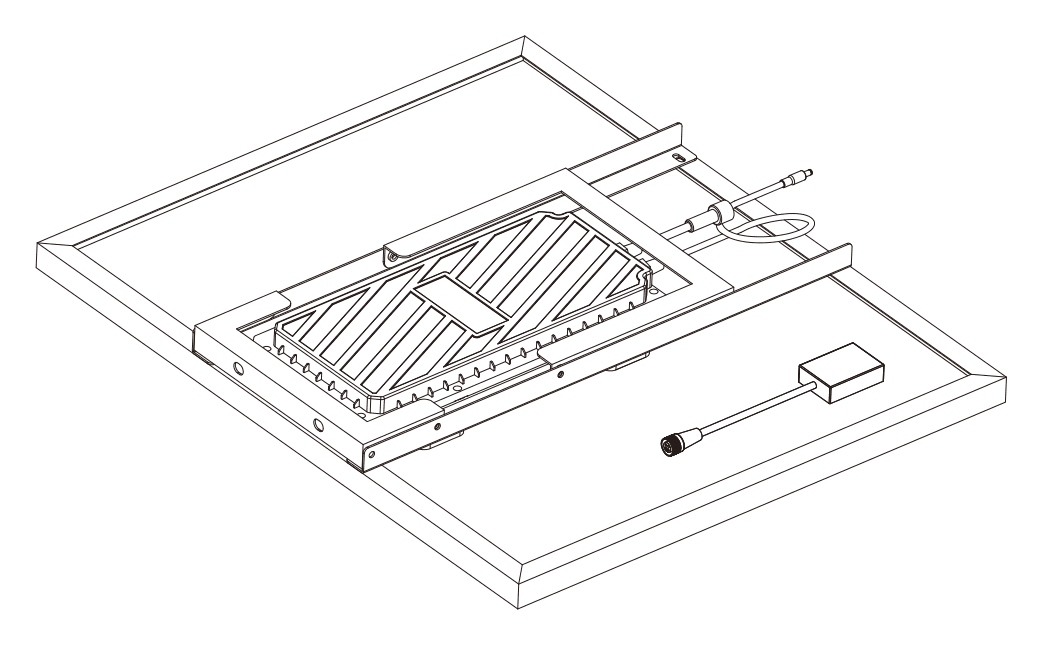

Apoya el kit en horizontal y boca abajo, con el panel contra el suelo y el soporte plegado a la vista, sobre una superficie plana y limpia. Se recomienda poner debajo la propia caja o una manta, porque el panel se va a quedar apoyado sobre su cara buena y cualquier grava lo raya.

Antes de seguir, comprueba que el cable de salida queda despejado y que no va a quedar pillado entre el soporte y el marco al desplegar.

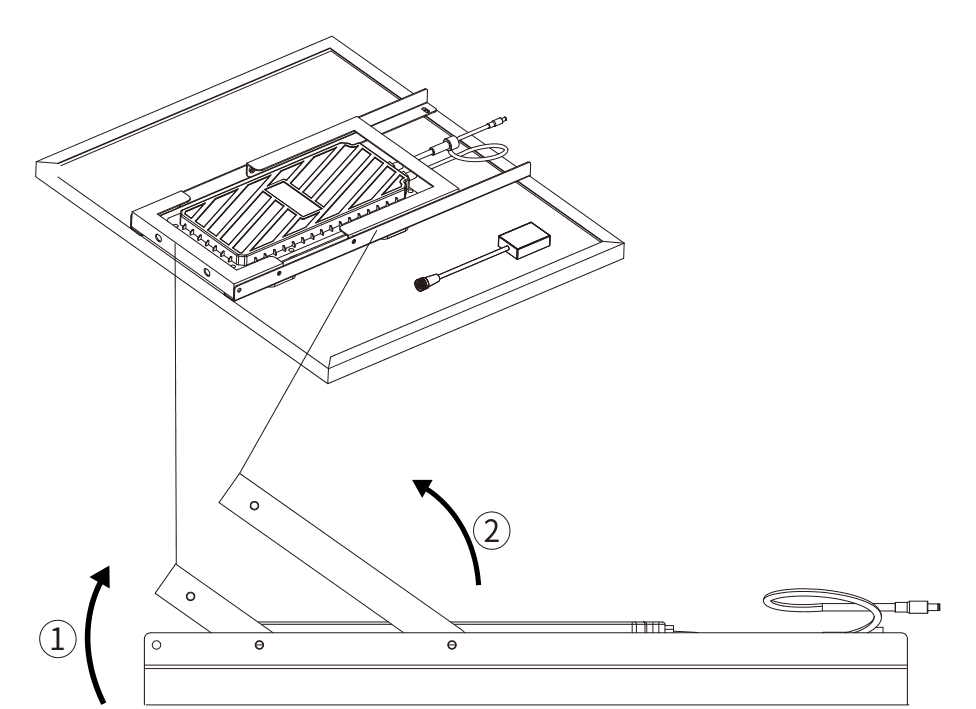

El soporte se abre en dos movimientos, en este orden:

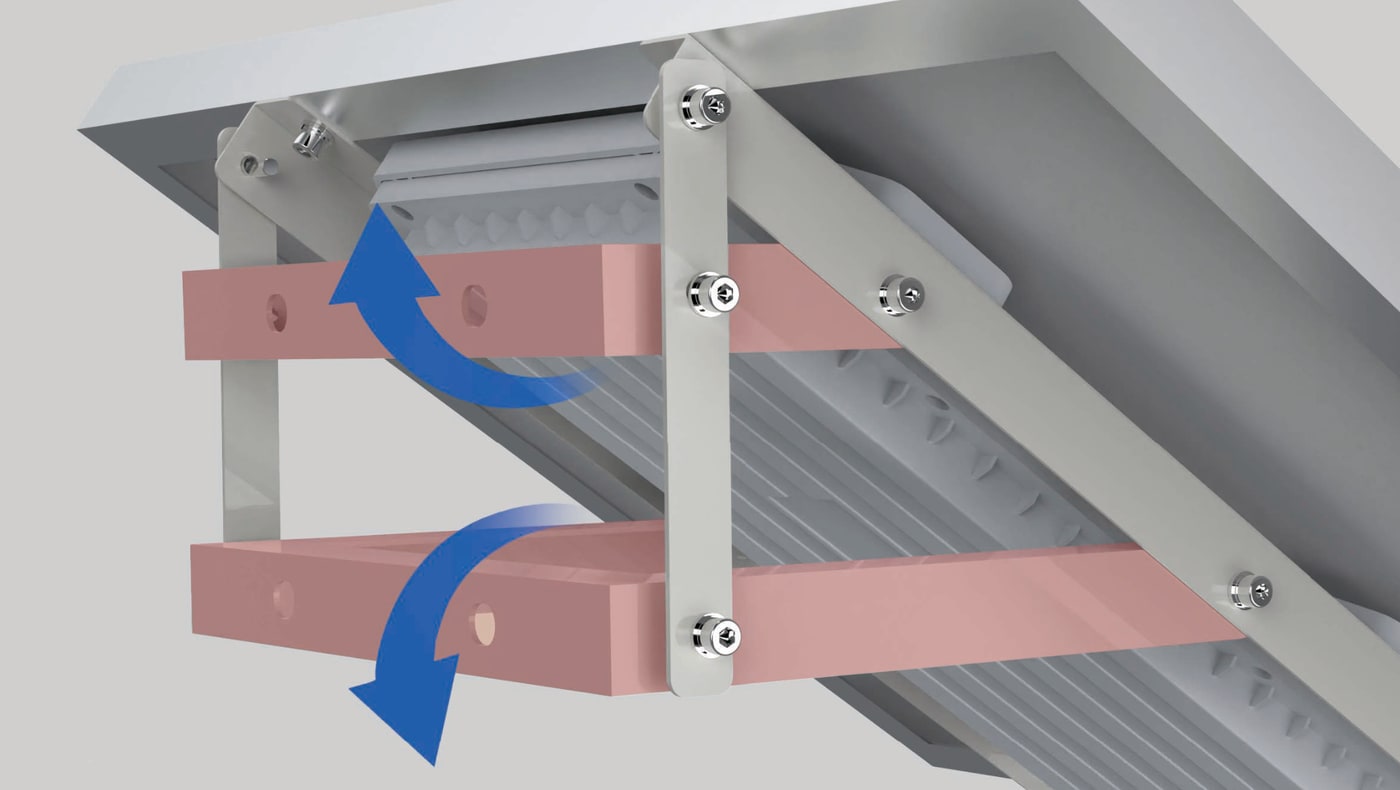

• •① Levanta el marco de anclaje tirando hacia arriba: gira sobre la bisagra del borde inferior.
• •② Abre hacia fuera el brazo triangular hasta que haga tope.

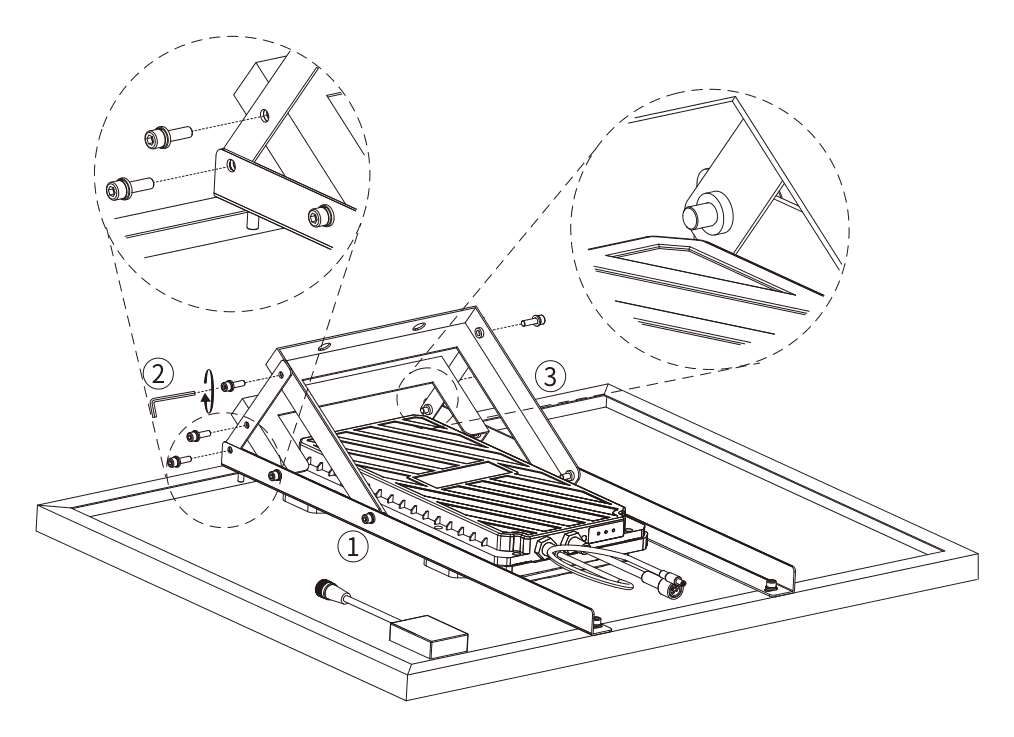

Las dos pletinas son las que dejan el soporte rígido: hasta que están puestas, el brazo se cierra solo. Van una a cada lado.

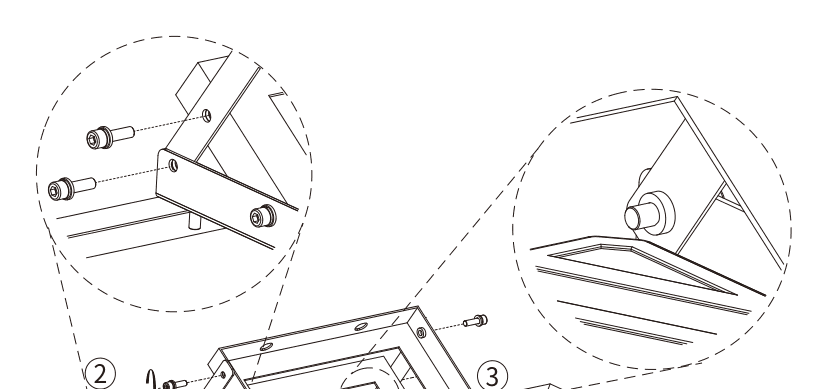

• •Haz coincidir los agujeros de la parte alta de la pletina con los agujeros interiores del brazo del soporte.
• •Mete los seis tornillos M6.
• •Aprieta con la llave Allen incluida.
• •Repite en el lado opuesto y comprueba que los dos brazos quedan con el mismo ángulo.

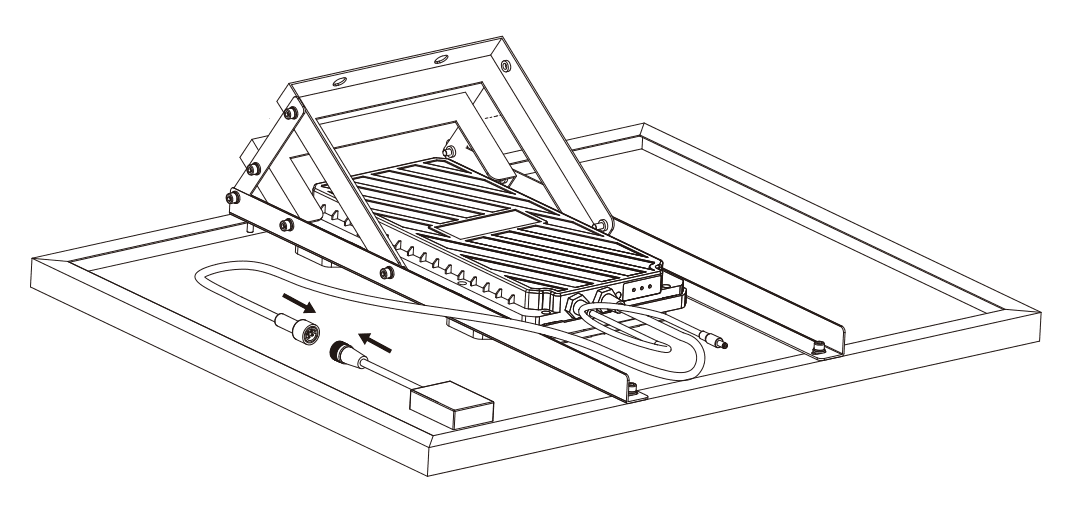

Panel y batería se unen por un conector estanco que no se puede equivocar: lleva chaveta de orientación y solo entra de una manera. No fuerces si no entra; gíralo hasta que la chaveta encaje.

Enrosca el casquillo exterior hasta el tope. Es lo que aprieta la junta y lo que mantiene el IP67: a medio enroscar, la unión no es estanca aunque haga contacto.

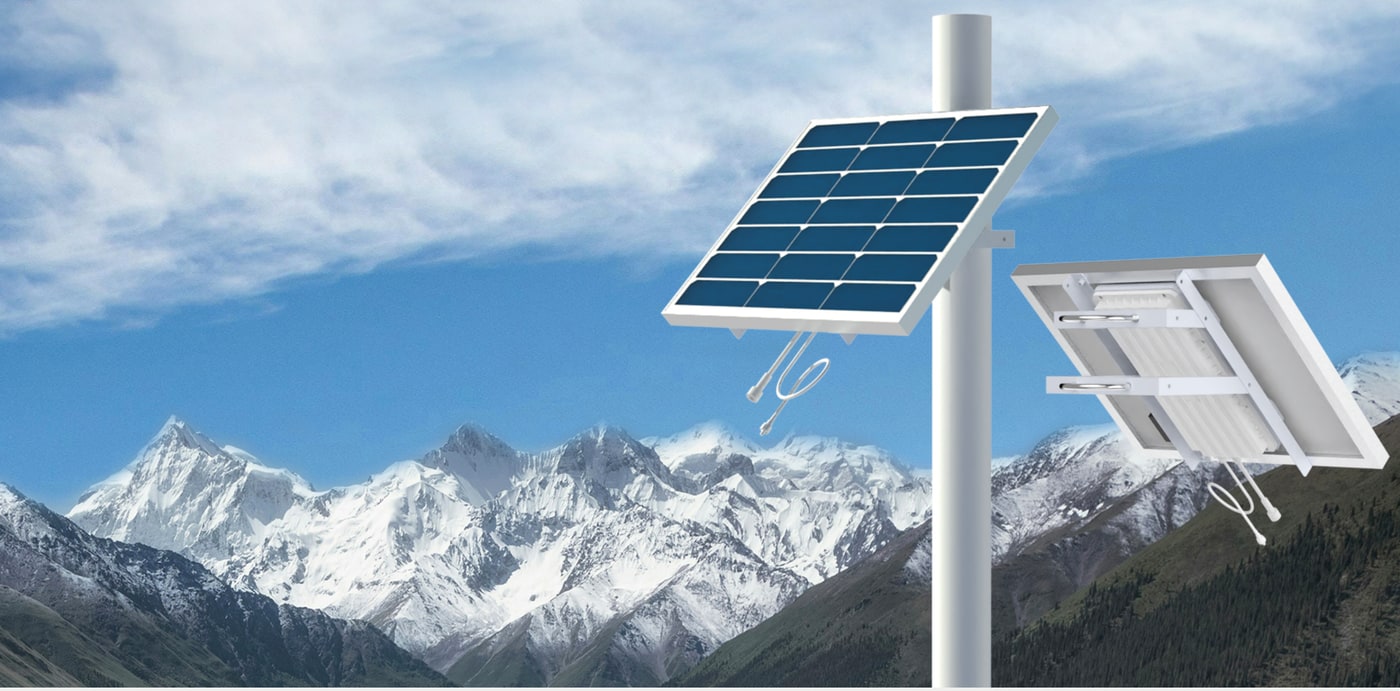

Con el soporte ya armado, sube el conjunto al poste. Admite tubos de 80 a 114 mm de diámetro.

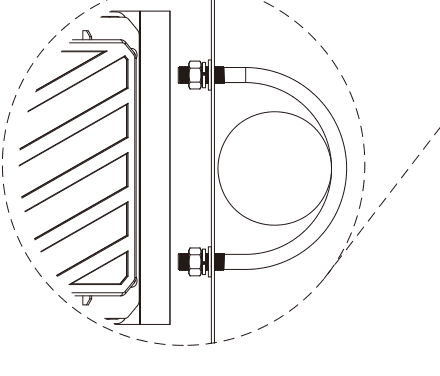

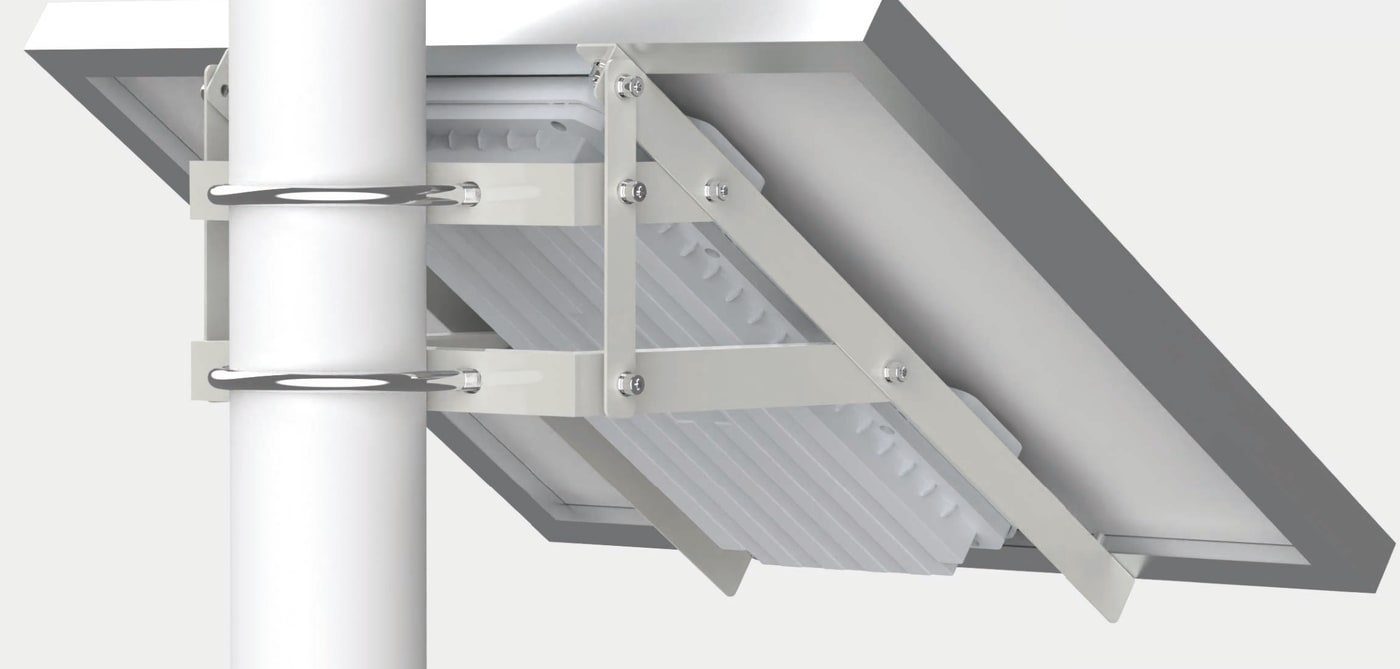

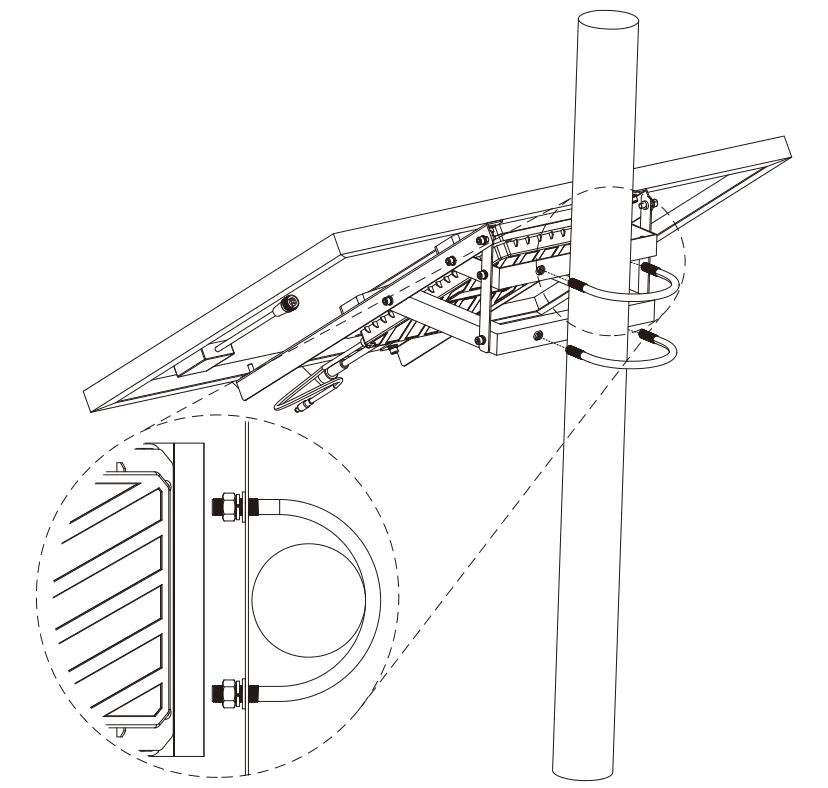

• •Rodea el tubo con las dos abrazaderas en U.
• •Mete los extremos roscados por los agujeros de la chapa del soporte.
• •En cada espárrago, y en este orden: arandela plana, arandela grower y tuerca M10.
• •Aprieta las cuatro tuercas con la llave del 17.

Se recomienda apretar en cruz y poco a poco, dando una vuelta a cada tuerca por turno. Si se aprieta una del todo antes que las demás, el soporte queda torcido sobre el tubo y luego no hay manera de enderezarlo.

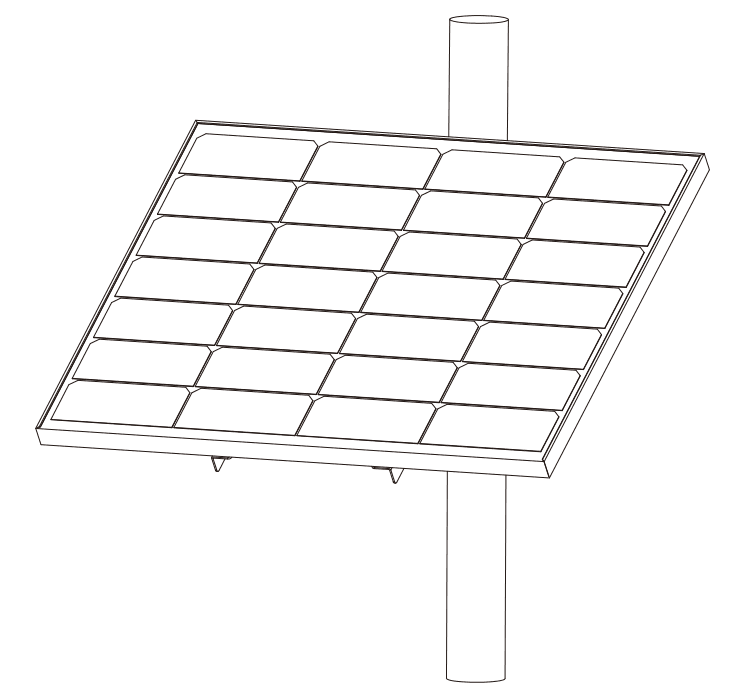

Aquí termina el montaje mecánico. Antes de dar el apriete final, gira el conjunto sobre el poste y déjalo orientado.

Se recomienda lo mismo que para cualquier otra instalación fotovoltaica: cara al sol del mediodía y sin sombras encima en todo el día —ni de árboles, ni de un edificio, ni del propio mástil si hay algo montado más arriba—. Una sombra que cruce el panel unas horas al día se nota en la autonomía mucho más de lo que parece.

Sujeta el equipo que vas a alimentar al mismo poste, por debajo del kit, y conéctalo al cable de salida de continua, que mide 1,5 m.

Si sobra cable, recógelo con bridas contra el mástil en vez de dejarlo colgando: un cable suelto al viento acaba partiéndose por el prensaestopas, y es una avería que no se ve hasta que el equipo se queda sin alimentación.

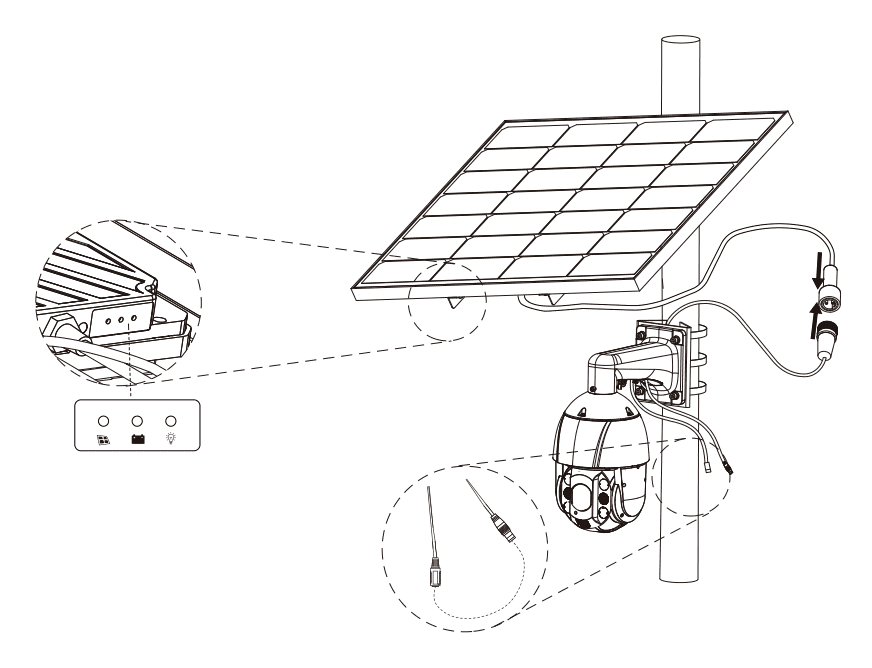

Con todo conectado, mira los tres pilotos. Qué dice cada uno está en la sección siguiente.

Si un kit no cubre el consumo, se pueden poner varios en paralelo sobre el mismo equipo, hasta ocho.

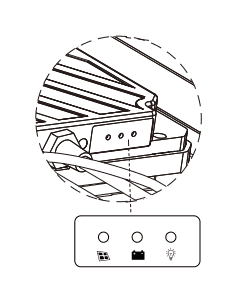

El equipo lleva tres pilotos juntos, bajo el panel. Dicen, por este orden, si el panel está cargando, cómo está la batería y si hay salida disponible.

El equipo habla Modbus RTU por el RS485. Leyéndolo se sabe en vivo qué entra del panel, qué sale al consumo, cómo está la batería y a qué tensión está cada celda.

Las zonas de medida se leen con la función 04 y las de contadores y parámetros, con la 03. Las zonas de parámetros el equipo también las deja escribir.

Las medidas viven de 0x0200 a 0x0221 y en el bloque 0x0300; los contadores acumulados, en la zona 0x0400.

Dos cosas conviene saberlas antes de programar nada. La primera: si se piden más registros de los que tiene el bloque, el equipo devuelve los que hay y no avisa —pedir cuarenta desde 0x0200 devuelve treinta y cuatro—. La segunda: pasado 0x0303, el bloque de celdas devuelve restos de memoria que parecen datos y no lo son.

Si no contesta a nada, antes de dudar de la velocidad conviene probar a invertir los hilos A y B.

Los signos: en 0x0207 y en 0x0209 la descarga es positiva y la carga, negativa; en 0x0208 y en 0x0218 la descarga del fotovoltaico es positiva, y en 0x0219 lo es la de la red.

Las dieciséis temperaturas van de dos en dos, un byte con signo cada una, de −50 a 125 °C. Un canal sin sensor instalado vale −50.

La marca de tiempo de 0x0213 y 0x0214 es un entero de 32 bits en segundos UTC: el primero es la parte alta y el segundo la baja.

En 0x021F el valor 0 es normal. El bit más alto marca protección por temperatura, el siguiente marca protección de descarga y el más bajo, protección de carga; cada número de 0 a 127 identifica una causa.

Las celdas y las sondas de temperatura tienen zona propia. El origen las documenta como rangos, porque el número de una y otra depende del equipo: la última dirección que hay que leer se calcula con la cuenta que da el primer registro de cada zona.

Cuando el número de celdas pasa de lo que cabe en una respuesta, se piden en varios paquetes. Las celdas por encima de la 255 están en la zona 0x07xx.

Las sondas de 0x020A a 0x0211 son las de la placa. En esta zona, igual que allí, el rango es de −50 a 125 °C y una sonda sin instalar vale −50.

Esta zona solo se usa cuando el total de celdas pasa de 255.

La zona 0x04xx se lee con la función 03. Reúne los acumulados de la batería, los contadores de energía, el reloj de alquiler y los registros de codificación.

Todos los valores de 32 bits van en pareja y en orden de red: el primer registro es la parte alta y el segundo la baja.

Los días de alquiler admiten de 0 a 3000. Los trece registros de codificación guardan 26 bytes, dos por registro.

Los cuatro contadores de energía se actualizan una vez al día, a las 00:00: el del día guarda lo de la jornada anterior y el acumulado, todo lo anterior a ese corte.

En 0x0425, el valor 1 es automático y el 0 es parada forzada.

La zona 0x08xx son los parámetros del sistema de gestión de la batería: umbrales de protección, calibraciones y datos de identidad. Se leen con la función 03.

Las temperaturas de esta zona van como en el resto del equipo: dos bytes con signo en un registro, de −50 a 106 °C.

Los rangos que admite cada parámetro: de 1,00 a 655,00 A las corrientes, de 1,5000 a 4,4000 V las tensiones de celda, de 2,0 a 2000,0 V las de tensión total y de 1,0 a 100,0 s los retardos.

El identificador del equipo son 48 bits en tres registros, pensados para llevar una dirección MAC.

La zona 0x08 9x configura los hasta treinta y dos controles en cadena. Se lee con la función 03.

En cada registro, los ocho bits altos habilitan de la sonda 1 a la 8, de menor a mayor. De los ocho bits bajos, los cuatro de arriba dan el número de celdas del primer bloque de muestreo y los cuatro de abajo, el del segundo.

La zona 0x06xx es de fábrica. El origen la documenta así:

En 0x0608 el byte alto es la dirección, de 1 a 247. De los bits bajos, dos dan la paridad —0 ninguna, 1 impar, 2 par— y los seis restantes la velocidad en múltiplos de 2400 bps: un 4 son 9600. El cambio no surte efecto hasta reiniciar el equipo.

Cuatro registros no son un número sino un bit por cosa. El origen los desglosa así.

En 0x0200 el valor normal es 0x00D0.

En 0x0201 el valor normal es 0x0000: con la batería en orden, ni un bit.

El 0x0202 no es un campo de bits sino dos bytes: el alto es el código de fallo y el bajo, su nivel, de 1 a 3, donde 3 es el más grave. Un código 0 es «sin fallo». Si coinciden varios, solo se informa del más grave.

En 0x0818 el valor por defecto es 0x07.

El sentido en que va la corriente no se deduce de qué registro vale cero: la del panel y la del consumo se miden por separado y pueden valer las dos a la vez. Lo que lo dice es el signo de la corriente neta de la batería.

• •0x0207 positivo: la batería se está descargando.
• •0x0207 negativo: la batería se está cargando.
• •Y siempre, 0x0207 es la corriente del consumo menos la del panel.

La potencia de 0x0205 es la de la batería, no la del panel: es la corriente neta en valor absoluto por la tensión, en vatios enteros. La potencia que entrega el panel no tiene registro propio y se calcula multiplicando 0x0217 por 0x0218.

Los ciclos que lleva la batería salen de los Ah acumulados de carga divididos por la capacidad nominal del modelo.

Los parámetros de las zonas 0x04xx, 0x06xx y 0x08xx se pueden escribir, pero no son ajustes de uso: son los umbrales con los que el sistema de gestión protege la batería. Una escritura equivocada mueve un umbral de seguridad, el equipo la acepta sin avisar y no hay forma cómoda de volver atrás.
